重载中空弧面凸轮伺服转台（中空φ520 mm，速比60比，可通过减速机加大速比，额定承载6吨）

本款为大孔径弧面（圆柱）凸轮共轭式可编程伺服转台，专为重载、大通径走线、大工装安装场景开发，区别于常规小中空凸轮转台、蜗轮蜗杆转台、普通中空旋转平台，兼顾超大中空、高承载、高刚性与回转精度，柔性可编程，是重型自动化产线核心回转单元。

⚙️传动原理｜弧面凸轮结构

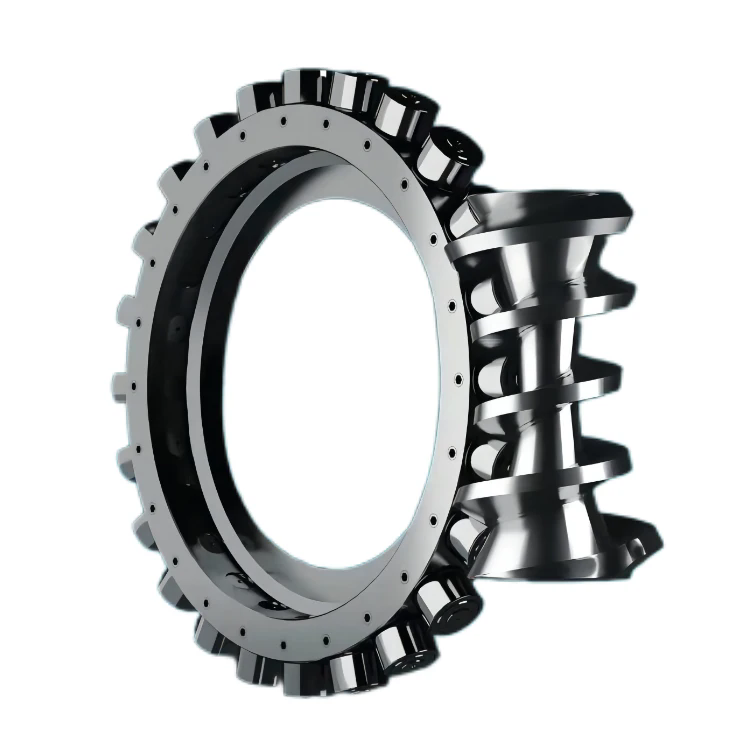

采用空间弧面圆柱凸轮副，五轴联动磨床精加工三维螺旋曲面；伺服+减速机侧置驱动凸轮旋转，圆周均布滚子组与凸轮两侧曲面双预压零背隙啮合，纯滚动传动。凸轮无强制停歇槽，不受固定分度工位约束：0‑360°任意角度定位，转速、加减速S曲线、停留时间全部可编程，产线换型仅修改程序，无需改动机械结构，柔性极强。

弧面凸轮啮合带宽、有效接触线长，切向承载能力远高于盘形凸轮，是实现6吨重载的核心。

整机结构

1. 箱体：QT400‑18球墨铸铁一体铸造，加厚加强筋；毛坯粗加工→振动时效去应力→精加工，多重工序消除内应力，长期重载不易蠕变变形。封闭式油浴润滑腔体，防尘防渗漏，适配车间恶劣工况。

2. 凸轮‑滚子副：凸轮40Cr材质，工作面渗碳淬火HRC58‑62；滚子采用GCr15精密滚针轴承，自润滑，摩擦损耗极小。滚动摩擦温升低，不存在蜗轮蜗杆长期滑动磨损、背隙逐步变大、精度漂移的通病，长期精度保持性好。

3. 主支承轴承：大规格P4级精密交叉滚子轴承，90°交叉排布；可同时承受巨大轴向力、径向力、倾覆力矩。

✅中空孔径 φ520 mm，超大通径，气管、电缆、液压管路可直接从中心穿过，布线简洁，适配需要中心过管线的工装。

⚠️大中空会牺牲一小部分轴承截面，所以轴承选型、箱体刚性经过专门校核，保证6吨承载下的抗倾覆储备。

4. 侧挂式驱动：电机减速机侧向接入，工作台上方完全无遮挡，可直接安装大直径法兰爪盘/工装板；法兰安装孔可非标定制，适配客户安装基准。

- 动态回转端面跳动 ≤0.03 mm（出厂带载旋转实测）

- 重复定位精度 ≤±2″

- 空转背隙 ＜1′（预压消隙，近乎零空程）

承载参数

- 额定垂直静载：6 000 kg（6吨）

- 允许一定偏心载荷，提供倾覆力矩校核，可搭载大直径工装盘面；

提示：工装盘、调平板建议选用厚板，严格执行去应力、双面磨削；大盘面的悬臂效应会放大跳动，属于系统叠加误差，不属于转台本体精度。

控制特性

兼容主流伺服驱动器，对接PLC/运动控制器：

典型应用场景

汽车焊装变位工装、重型零部件检测工位、工程机械装配、管线集成式自动化工位、大型工件翻转、柔性多工序流水线、出口北美设备。

✅和其他方案对比

▪对比间歇分割器：中空大得多、承载更强，角度不受固定工位限制，柔性高；

▪对比蜗轮蜗杆转台：零背隙保持更好、磨损慢、温升低，缺点：无机械自锁，停机保持依靠伺服抱闸；

▪对比普通中空旋转平台：轴承规格、箱体刚性、凸轮承载全面升级，专门为重载设计；

▪对比静压转台：不需要液压站、高压管路，无漏油风险，安装简单，运维成本低。

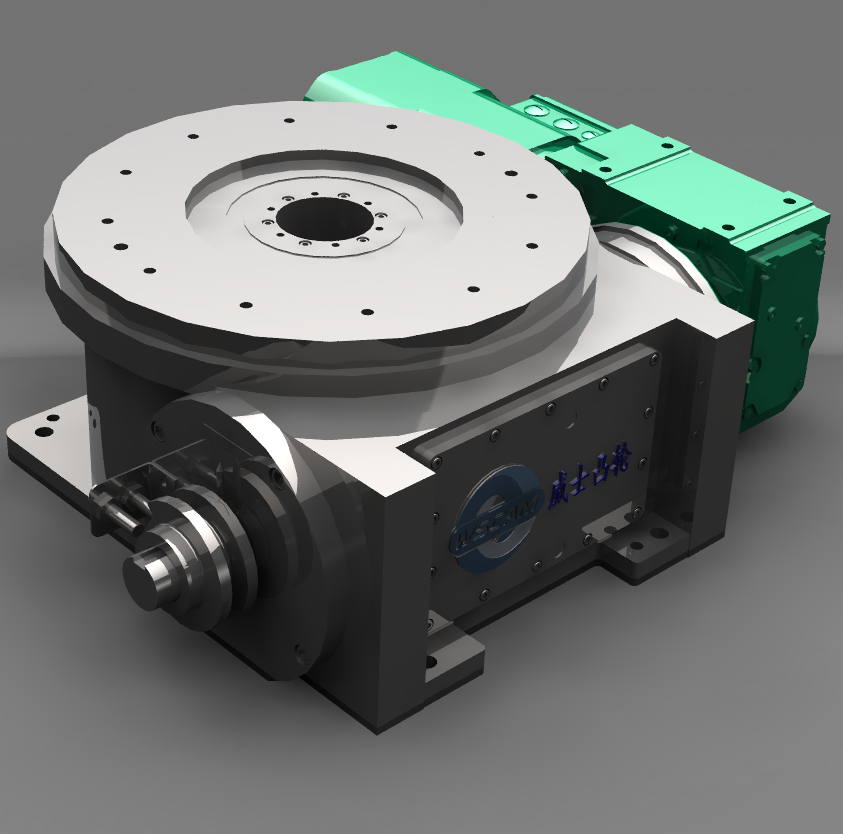

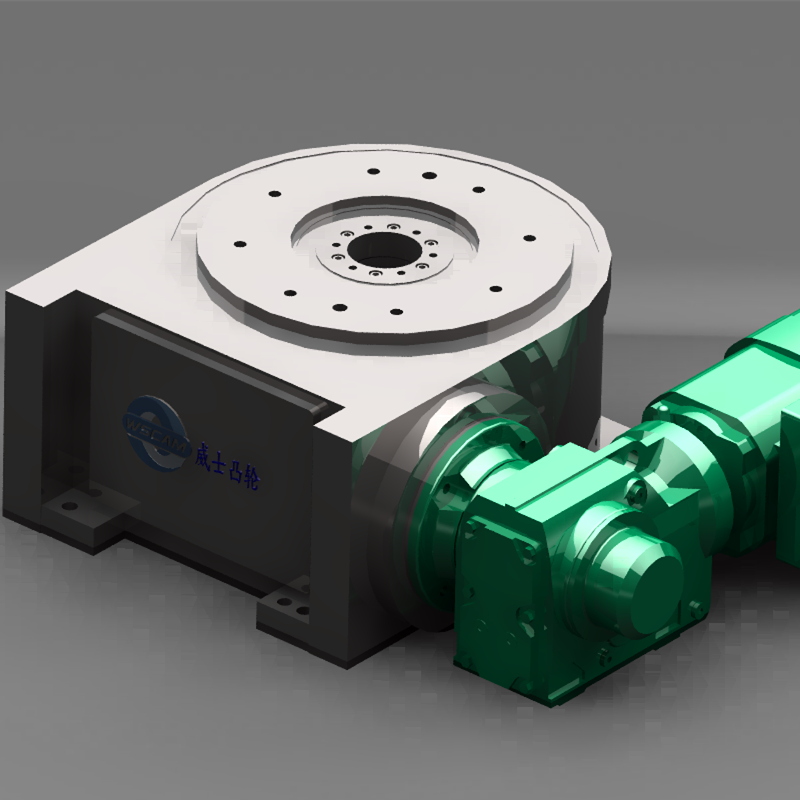

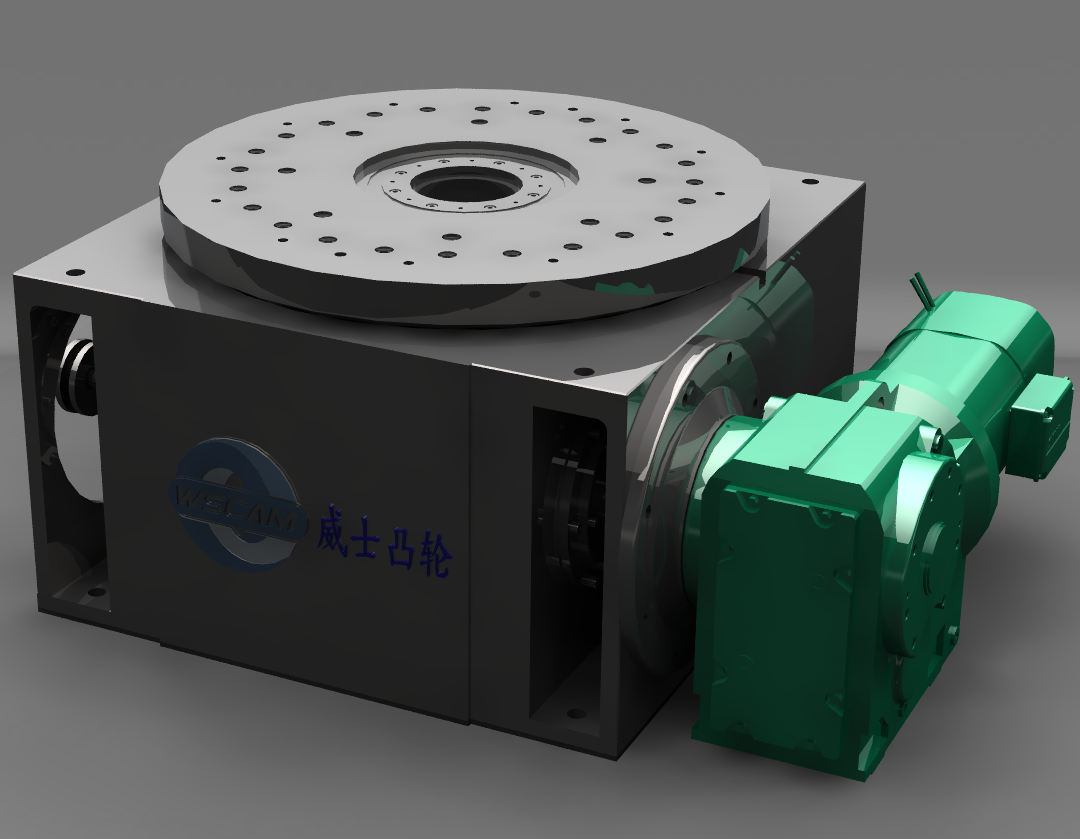

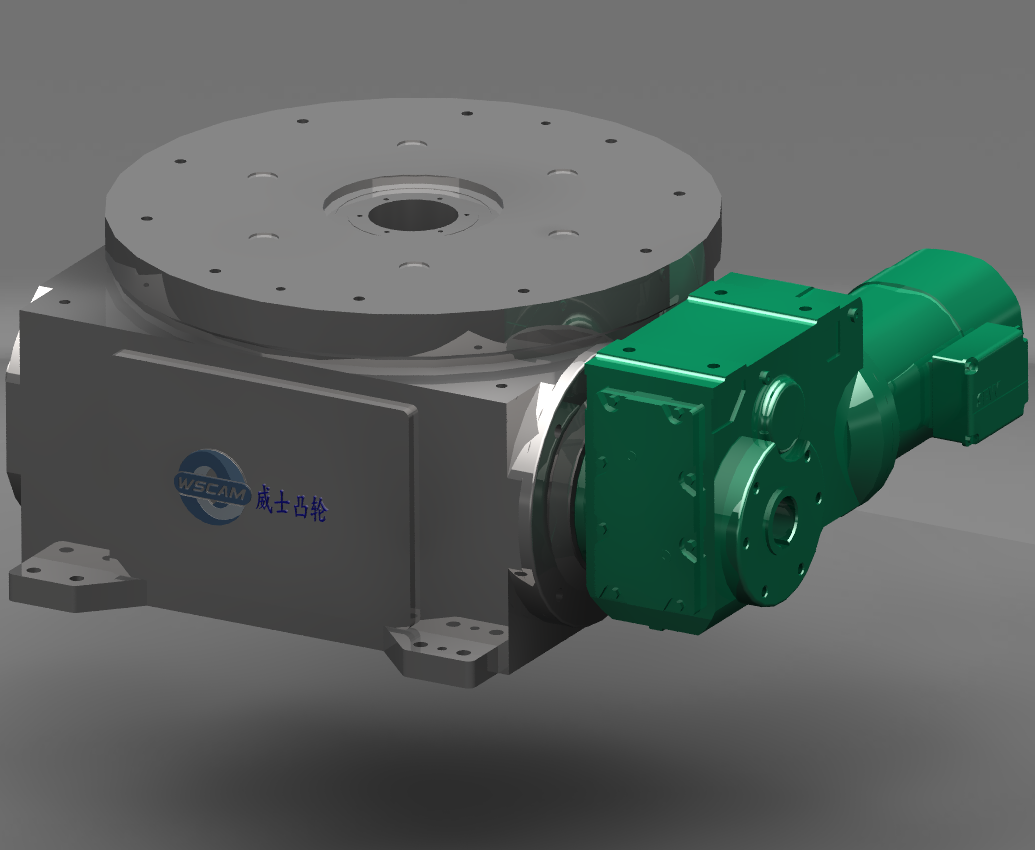

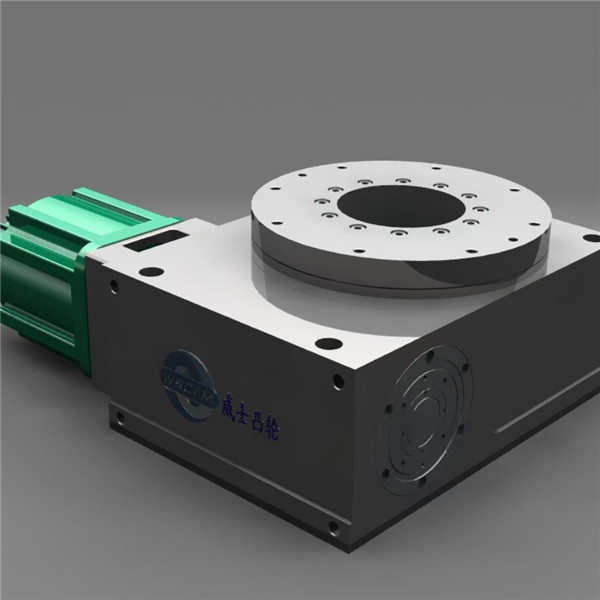

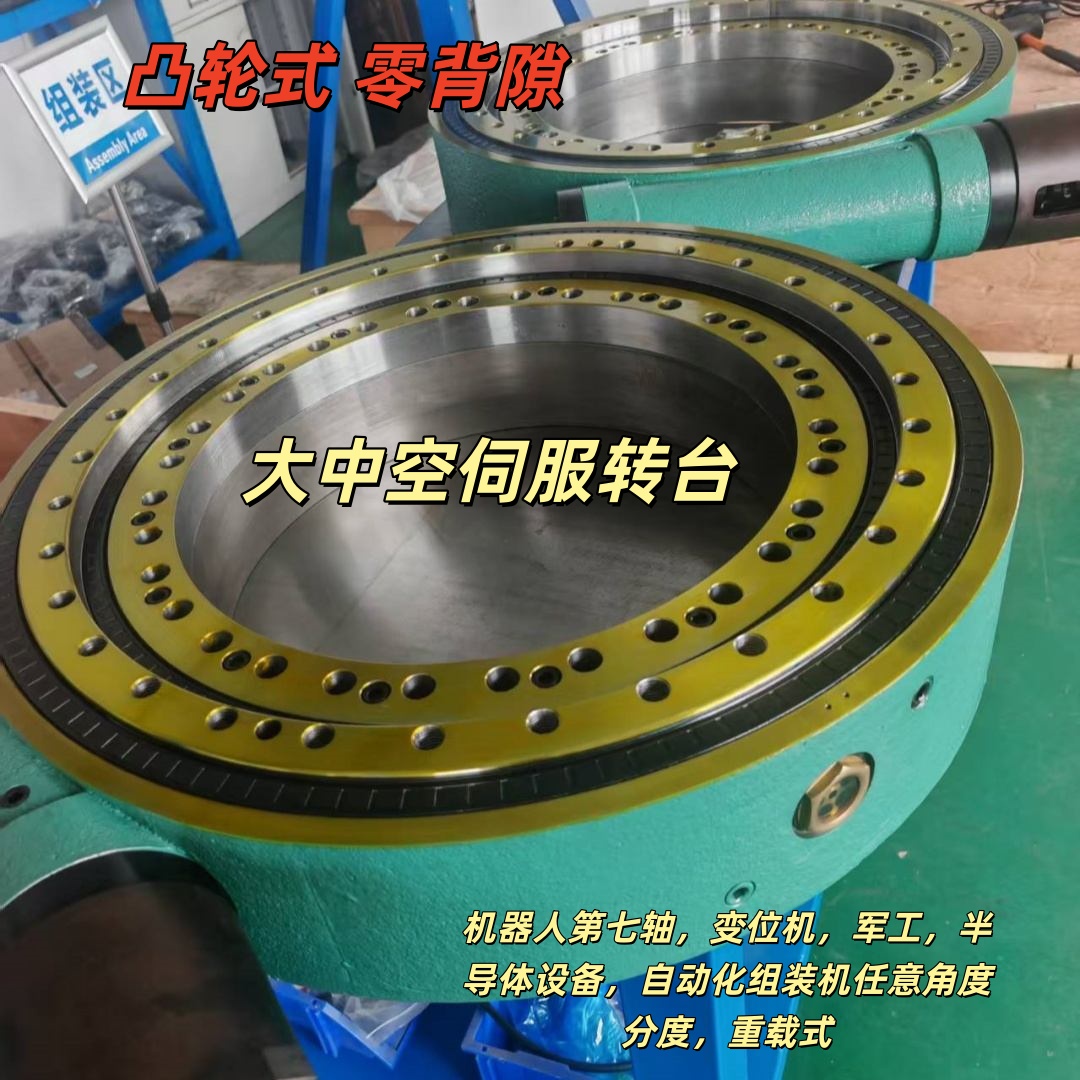

产品展示
